【產品名稱】 |

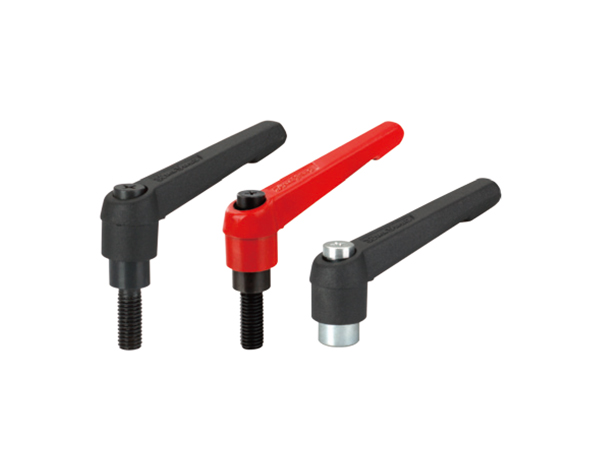

可調位緊定手柄 |
【產品型號】 |
HY8310.12-2 |
【執行標準】 |
|
【產品材質】 |
(手柄體)鋅合金、(螺桿)鋼 |
【表面處理】 |
(手柄體)黑色、紅色、橘色或銀色 |
【生產廠家】 |
象山華洋機床附件廠 |
產品詳情

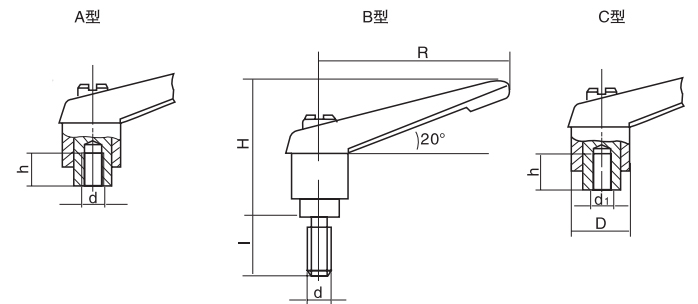

結構圖

參數尺寸
產品編號 | 主要尺寸 | 安裝孔 | 螺桿 |
Type A | Type B | Type C | R | H | D | d | d? | h | I |
HY8310.12-2\AM5x50
| HY8310.12-2\BM5x50xI
| HY8310.12-2\C5x50
| 50 | 34 | 15 | M5 | 5 | 8 | 16、20、25、32、40 |
HY8310.12-2\AM6x50
| HY8310.12-2\BM6x50xI
| HY8310.12-2\C6x50
| 50 | 34 | 15 | M6 | 6 | 8 | 16、20、25、32、40 |
HY8310.12-2\AM8x63
| HY8310.12-2\BM8x63xI
| HY8310.12-2\C8x63
| 63 | 45 | 18 | M8 | 8 | 10 | 20、25、32、40、50 |
HY8310.12-2\AM10x80
| HY8310.12-2\BM10x80xI
| HY8310.12-2\C10x80
| 80 | 58 | 22 | M10 | 10 | 12 | 20、25、32、40、50、60 |
HY8310.12-2\AM12x95
| HY8310.12-2\BM12x95xI
| HY8310.12-2\C12x95
| 95 | 66 | 25 | M12 | 12 | 15 | 25、32、40、50、63 |
HY8310.12-2\AM16x114
| HY8310.12-2\BM16x114xI
| HY8310.12-2\C16x114
| 114 | 78 | 32 | M16 | 16 | 18 | 40、50、63 |
