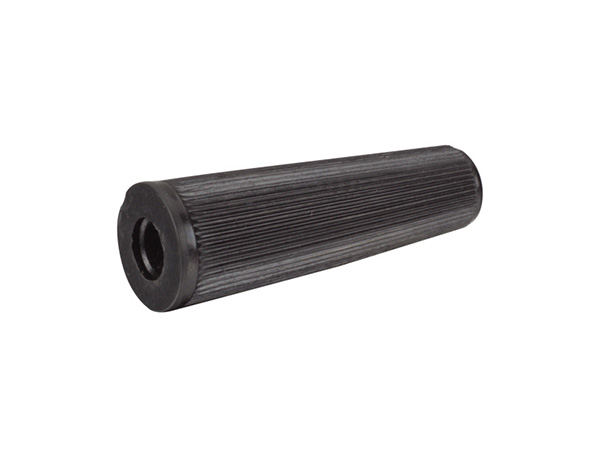

【產品名稱】 | 直紋錐形手柄套 |
【產品型號】 | HY8311.25 |
【執行標準】 | |
【產品材質】 | 膠木 |
【表面處理】 | 黑色 |
【生產廠家】 | 象山華洋機床附件廠 |
結構圖
參數尺寸
產品編號 | 主要尺寸 | 安裝孔 | |||||
膠木 | L | D | D? | D? | d | I | h |
HY8311.25\M6x30 | 30 | 19 | 16 | 10 | M6 | 5 | 12 |
HY8311.25\M8x70 | 70 | 24 | 17 | 12 | M8 | 5 | 14 |
裝配類型:帶螺紋盲孔。
特殊要求說明:螺紋孔大小可按客戶提供的圖紙加工定制。
