【產品名稱】 |

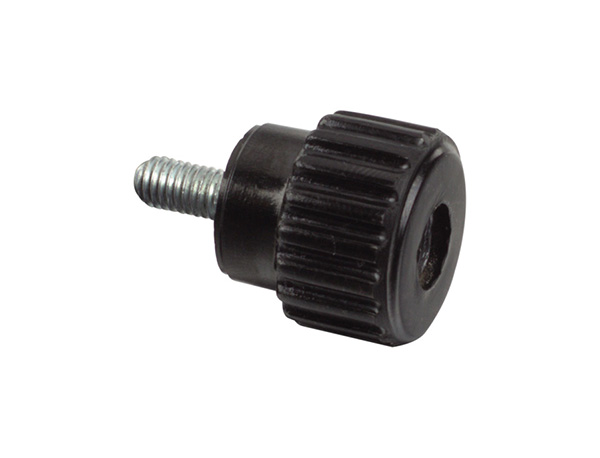

小波紋把手 |
【產品型號】 |
HY8314.27 |
【執行標準】 |
|
【產品材質】 |
(把手)膠木、(嵌件)鋼 |
【表面處理】 |
(嵌件)鍍鋅或發黑處理 |
【生產廠家】 |
象山華洋機床附件廠 |
產品詳情

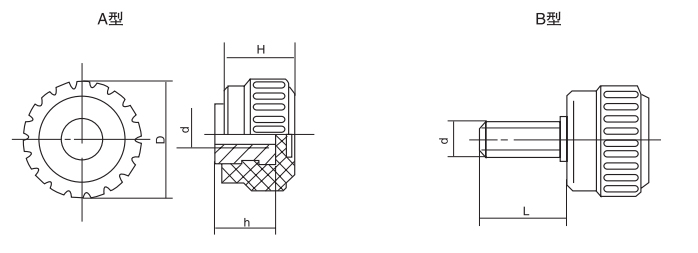

結構圖

參數尺寸
產品編號 | 主要尺寸 | 安裝孔
| 螺桿
|
Type A
| Type B
| D | H | d | h | L
|
HY8314.27\AM5x20
| HY8314.27\BM5x20xL
| 20 | 14 | M5 | 10 | 8、14、20、30
|
HY8314.27\AM6x20
| HY8314.27\BM6x20xL
| 20 | 16 | M6 | 12 | 10、16、20、25
|
HY8314.27\AM8x25
| HY8314.27\BM8x25xL
| 25 | 18 | M8 | 14 | 16、20、25、32
|
HY8314.27\AM10x32
| HY8314.27\BM10x32xL
| 32 | 20 | M10 | 16 | 16、20、25、32 |
