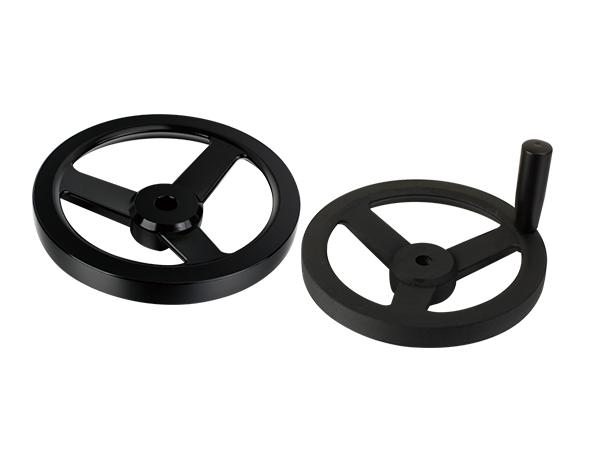

【產品名稱】 | 輪輻手輪 |
【產品型號】 | HY8313.13 |
【執行標準】 | |
【產品材質】 | 鋁合金 |
【表面處理】 | 黑色 |
【生產廠家】 | 象山華洋機床附件廠 |

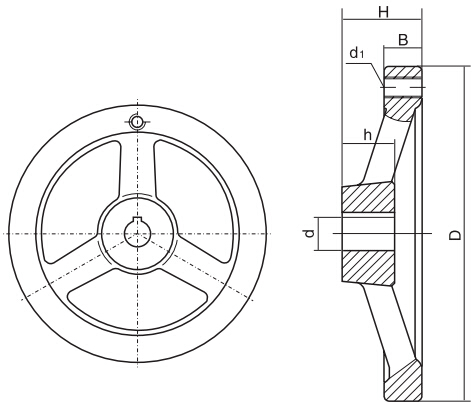

結構圖
參數尺寸
產品編號 | 主要尺寸 | 安裝孔 | |||||
Type A | Type B | D | H | B | d | h | d? |
HY8313.13\A16x160 | HY8313.13\B16x160 | 160 | 38 | 18 | 16 | 25 | M10 |
HY8313.13\A16x203 | HY8313.13\B16x203 | 203 | 40 | 23 | 16 | 27 | M10 |
HY8313.13\A18x250 | HY8313.13\B18x250 | 250 | 48 | 28 | 18 | 35 | M10 |
裝配類型:A型不帶手柄,無手柄孔;B型帶手柄,有手柄孔。鍵槽按GB1095-79規定,主要應用于平面磨床。
特殊要求說明:中心孔大小,鍵槽大小及手輪表面處理可按客戶要求加工定制。
