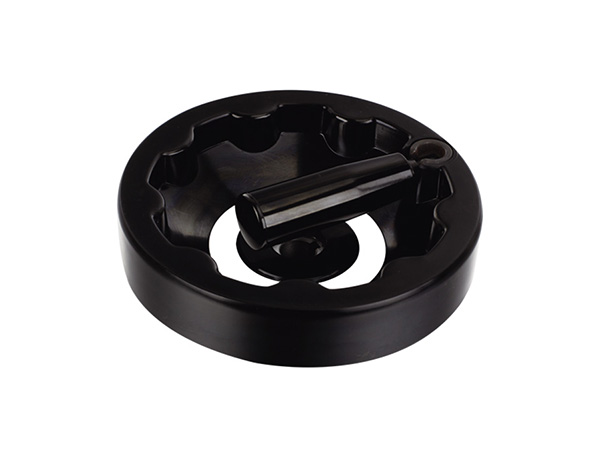

【產品名稱】 | 內波紋手輪 |
【產品型號】 | HY8313.7 |
【執行標準】 | JB\T 7273.7 |
【產品材質】 | 膠木 |
【表面處理】 | 黑色 |
【生產廠家】 | 象山華洋機床附件廠 |

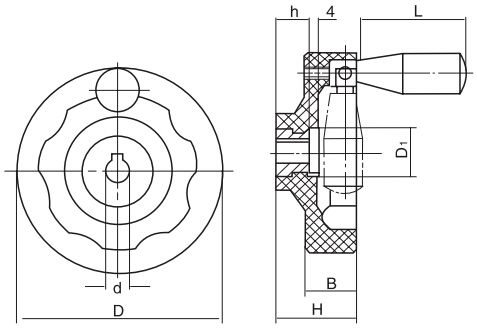

結構圖
參數尺寸
產品編號 | 主要尺寸 | 安裝孔 | |||||
增強尼龍 | D | D? | H | B | L | d | h |
HY8313.7\12x100 | 100 | 21 | 41 | 26 | 50 | 12 | 18 |
HY8313.7\12x125 | 125 | 21 | 44 | 30 | 63 | 12 | 18 |
HY8313.7\16x160 | 160 | 23 | 54 | 32 | 80 | 16 | 20 |
HY8313.7\18x200 | 200 | 26 | 56 | 34 | 80 | 18 | 25 |
HY8313.7\22(25)x250 | 250 | 31 | 68 | 36 | 100 | 22(25) | 30 |
裝配類型:鍵槽按GB1095-79規定。
特殊要求說明:中心孔大小及鍵槽大小可按客戶要求加工定制。
