提供“華洋”品牌機床附件系列產品詳細資料
【產品型號】HY8311.5
【執行標準】JB/T 7271.5-2014
【產品材質】膠木/鋼
【表面處理】(鋼) 噴砂或鍍亮鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
產品編號 | 主要尺寸 | 安裝孔 | ||||
Type A (鋼) | Type B (黑/紅) | L | D | D? | d | L? |
HY8311.5\AM5x32 | HY8311.5\BM5x32 | 32 | 14 | 10 | M5 | 20 |
HY8311.5\AM6x36 | HY8311.5\BM6x36 | 36 | 16 | 12 | M6 | 22 |
HY8311.5\AM8x40 | HY8311.5\BM8x40 | 40 | 18 | 14 | M8 | 26 |
HY8311.5\AM10x50 | HY8311.5\BM10x50 | 50 | 22 | 16 | M10 | 32 |
HY8311.5\AM12x60 | HY8311.5\BM12x60 | 60 | 28 | 22 | M12 | 36 |
HY8311.5\AM16x70 | HY8311.5\BM16x70 | 70 | 32 | 26 | M16 | 45 |
技術信息
名稱 | 材料 | 表面處理 |
手柄套 | 膠木/鋼 | (鋼) 噴砂或鍍亮鉻 |

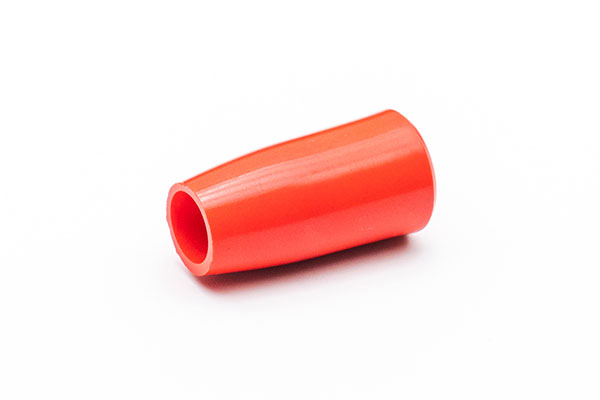

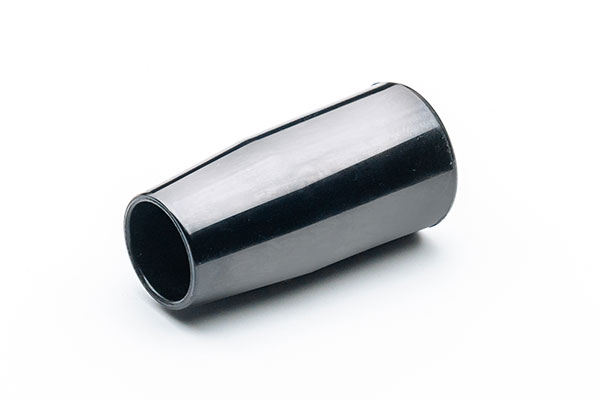

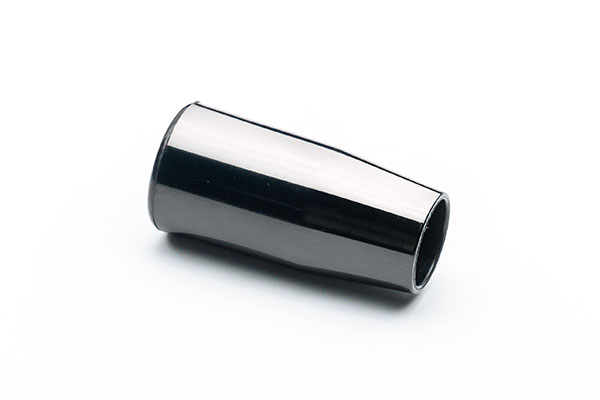

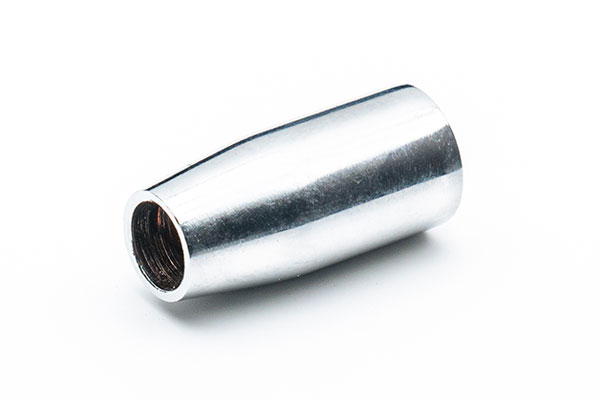

※ 裝配類型:螺紋盲孔,A型材質為鋼,B型材質為膠木;
※ 特殊要求說明:螺紋孔大小和手柄長度可按客戶提供的圖紙加工定制。
抱歉,該型號暫無3D模型!
