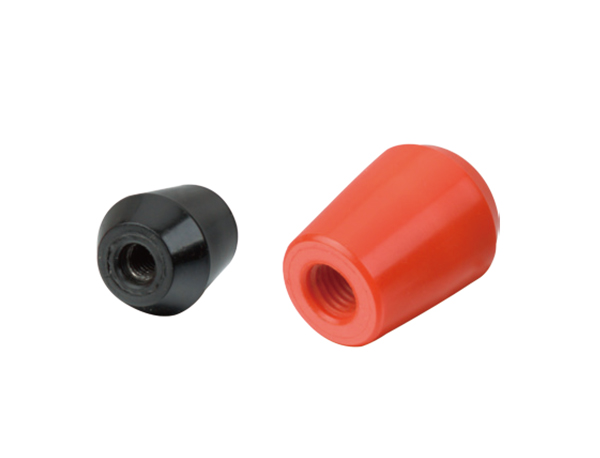

Product Name: | Taper Knobs |
Model Number: | HY8311.3 |
Brand Name: | Huayang |
Executive Standard: | JB/T 7271.3-94 |
Material: | Bakelite |
Surfaced Process: | Black / Red |
Place of Origin: | Zhejiang, China (Mainland) |

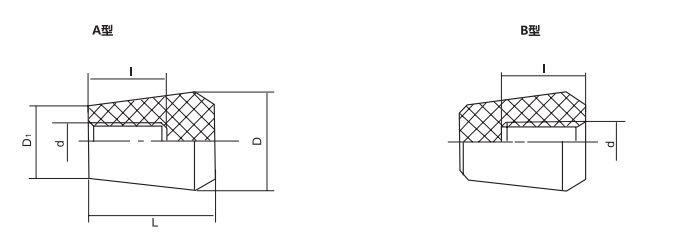

Drawing
Parameter Size
Item No. | Main dimensions(mm) | Mounting hole | ||||
Type A (black/red) | Type B (black/red) | L | D | D? | d | I |
HY8311.3\AM6x20 | HY8311.3\BM6x20 | 20 | 16 | 12 | M6 | 14 |
HY8311.3\AM8x25 | HY8311.3\BM8x25 | 25 | 20 | 15 | M8 | 16 |
HY8311.3\AM10x32 | HY8311.3\BM10x32 | 32 | 25 | 20 | M10 | 20 |
HY8311.3\AM12x40 | HY8311.3\BM12x40 | 40 | 32 | 25 | M12 | 25 |
HY8311.3\AM16x45 | HY8311.3\BM16x45 | 45 | 40 | 32 | M16 | 32 |
